Introdução à ventilação em armários

A gestão térmica em armários e quadros elétricos é um fator crítico para garantir a fiabilidade e longevidade dos equipamentos. Componentes eletrónicos como fontes de alimentação, controladores, variadores ou servidores geram calor durante o seu funcionamento, sendo este agravado por fatores externos como temperatura ambiente elevada ou radiação solar.

Existe uma regra prática importante: a vida útil dos componentes eletrónicos reduz-se para metade por cada aumento de 10°C acima da temperatura ambiente. Isto torna evidente a necessidade de soluções eficazes de arrefecimento.

Sem um controlo térmico adequado, podem ocorrer:

• Redução de desempenho dos equipamentos
• Falhas intermitentes
• Diminuição do MTBF
• Avarias críticas e paragens de produção

Assim, a ventilação assume um papel essencial na proteção, eficiência e continuidade operacional dos sistemas elétricos.

__________________________________________________________________________________________

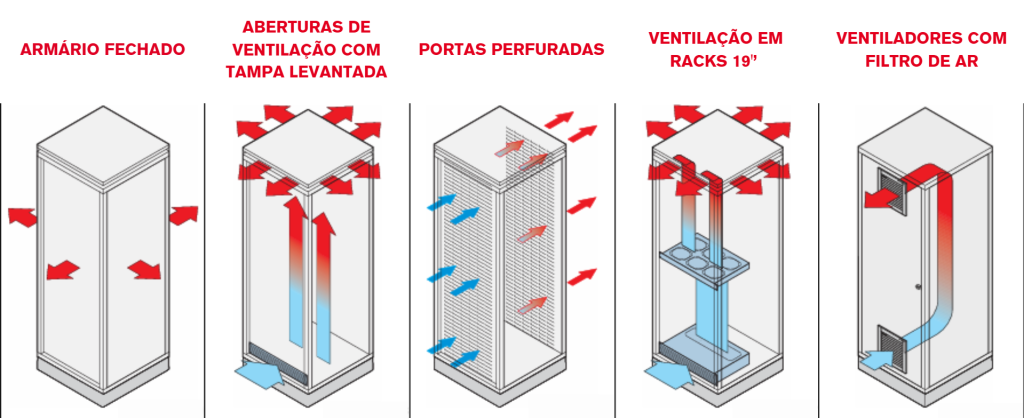

O processo de ventilação: como funciona

A ventilação em armários elétricos baseia-se essencialmente na remoção do ar quente interno e na introdução de ar mais frio, permitindo dissipar o calor gerado pelos componentes.

Num sistema típico:

• O ar frio entra pela parte inferior do armário (através de ventiladores com filtro)
• O ar quente, mais leve, sobe naturalmente
• É expelido pela parte superior através de grelhas ou exaustores

Este processo cria um fluxo contínuo que evita a acumulação de calor.

Existem dois princípios fundamentais:

• Convecção natural (sem ventiladores, menos eficiente)
• Ventilação forçada (com ventiladores, mais eficaz e controlada)

A escolha da solução depende de fatores como:

• Carga térmica interna
• Condições ambientais
• Grau de proteção necessário (IP)
• Sensibilidade dos equipamentos

A importância da ventilação

Os ventiladores são elementos centrais nos sistemas de ventilação, especialmente em soluções open loop e em permutadores de calor.

As suas funções principais incluem:

• Garantir circulação contínua de ar
• Melhorar a dissipação térmica
• Evitar pontos quentes dentro do armário

A escolha do ventilador deve considerar:

• Caudal de ar (m³/h)
• Nível de ruído
• Tipo de alimentação (AC/DC)
• Condições ambientais

Tipos de ventilação e arrefecimento

Distinguem-se dois grandes tipos de sistemas: open loop (circuito aberto) e closed loop (circuito fechado):

1. Ventilação em circuito aberto (Open Loop)

Este é o sistema mais simples e económico.

Funcionamento:

• Entrada de ar ambiente filtrado
• Expulsão do ar quente do interior

Vantagens:

• Baixo custo
• Fácil instalação
• Baixo consumo energético

Limitações:

• Não arrefece abaixo da temperatura ambiente
• Permite entrada de poeiras, humidade e contaminantes
• Reduz ligeiramente a vida útil dos componentes

Aplicações ideais:

• Ambientes limpos
• Baixa a média carga térmica

Utilizada quando é necessário maior controlo ambiental.

Características:

• Sistema selado (sem troca direta com o exterior)
• Proteção contra poeiras, humidade e agentes corrosivos

Exemplos:

a) Ar condicionado para armários

• Capaz de reduzir a temperatura abaixo da do ambiente
• Ideal para cargas térmicas elevadas
• Controla também a humidade

b) Permutador de calor (heat exchangers)

• Transferem calor sem misturar o ar
• Menor consumo que ar condicionado
• Temperatura interna permanece acima da do ambiente

c) Outras soluções especializadas

• Sistemas termoelétricos (efeito Peltier)
• Arrefecimento por ar comprimido (vortex)
• Dissipação passiva (baixa carga térmica)
