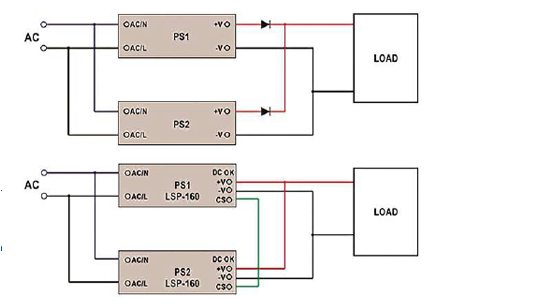

No entanto, esta solução também apresenta desvantagens: os díodos geram uma queda de tensão em condução direta, o que conduz a perdas de potência adicionais e à geração de calor. Por esse motivo, devem ser sobredimensionados para alívio da carga e, frequentemente, equipados com dissipadores de calor. Isto não só aumenta o consumo de energia, como também os requisitos de espaço e a complexidade da instalação. Com o aumento da potência de saída, este conceito torna-se rapidamente impraticável, sobretudo em situações de instalação confinadas no armário de comando ou em sistemas com elevada densidade de componentes.

Os módulos de redundância baseados em MOSFET oferecem uma solução mais eficiente. Substituem os díodos por interruptores eletrónicos com uma resistência em condução extremamente baixa (RDS(on)), o que reduz a queda de tensão durante o funcionamento. O resultado são perdas mais reduzidas, menor geração de calor e um design significativamente mais compacto.

Que vantagens oferecem os módulos de redundância MEAN WELL?

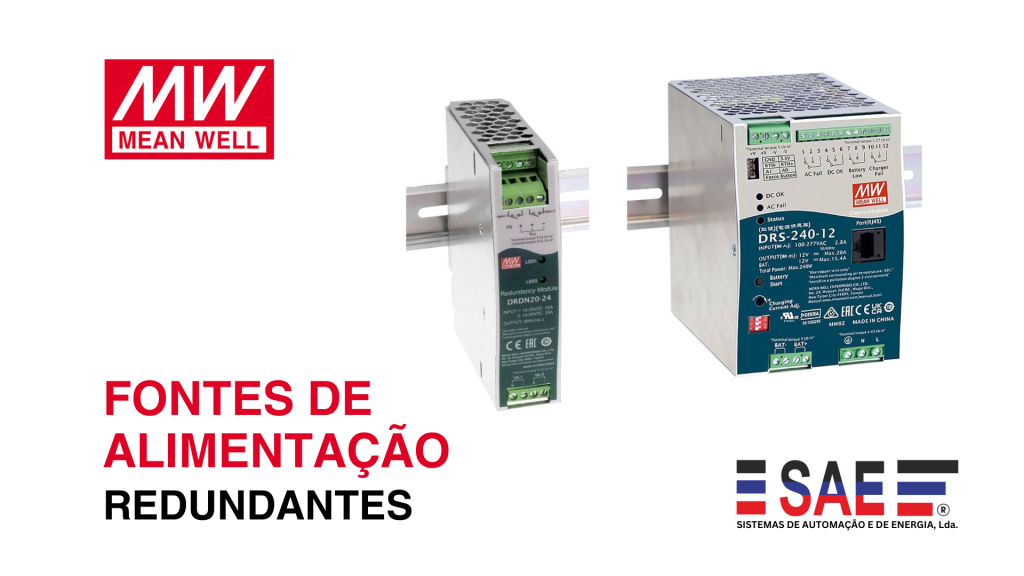

Os módulos de redundância das séries MEAN WELL DRDN20/40 e ERDN20/40 foram desenvolvidos especificamente para este fim. Permitem configurações 1+1 ou 1+N, oferecendo opções de aplicação flexíveis — desde pequenos sistemas até instalações complexas com várias fontes de alimentação ligadas em paralelo.

As principais características e vantagens incluem:

• Desacoplagem eficiente por MOSFET: queda de tensão mínima e perdas de potência significativamente inferiores em comparação com circuitos clássicos com díodos.
• Geração de calor reduzida: menor carga térmica; em muitos casos não é necessário dissipador de calor adicional.
• Design compacto: módulos para calha DIN que poupam espaço, ideais para utilização em armários de comando ou instalação em equipamentos.
• Elevada flexibilidade:
  • Suporta configurações 1+1 e 1+N para diferentes requisitos de potência.
  • Tensões de sistema: 5 V, 12 V, 24 V e 48 V.
  • Corrente nominal: até 40 A; corrente de pico: até 60 A (máx. 5 s).
• Monitorização integrada: ambas as linhas DC são continuamente monitorizadas quanto a falhas ou desvios de tensão.
• Contactos de sinalização remota informam o sistema de controlo central sobre falhas como sobretensão ou subtensão.
• Maior disponibilidade do sistema: as falhas podem ser detetadas e corrigidas numa fase inicial, minimizando tempos de paragem.
• Elevada fiabilidade: conceção robusta para funcionamento industrial contínuo e aplicações com elevados requisitos de segurança.
• Solução de baixa manutenção: a ausência de componentes mecânicos e dissipadores de calor aumenta a fiabilidade operacional a longo prazo.

Existem alternativas aos módulos de redundância externos? Quais são?

Para aplicações com espaço de instalação limitado, as fontes de alimentação com funções de redundância integradas, como a série UHP-R da MEAN WELL, constituem uma solução compacta. As fontes desta série (modelos UHP-200R, UHP-350R e UHP-500R) combinam uma fonte de alimentação AC/DC com desacoplagem MOSFET integrada e uma saída de sinal DC_OK. Isto elimina a necessidade de módulos de redundância externos, simplificando o projeto e reduzindo os requisitos de espaço.

Esta série foi desenvolvida para aplicações que requerem uma alimentação elétrica ininterrupta e o desacoplamento entre fontes de alimentação operadas de forma redundante. As áreas de aplicação incluem sistemas de automação e tecnologia de controlo, tecnologia de edifícios, comunicações e tecnologia de ensaio, bem como instalações industriais com elevadas exigências de fiabilidade e disponibilidade operacional.

A série UHP-R apresenta as seguintes características técnicas:

• Função de redundância MOSFET integrada: desacopla fontes de alimentação ligadas em paralelo, impede o retorno de corrente e permite um funcionamento seguro em 1+1 ou n+1.
• Saída de sinal DC_OK: sinaliza desvios de tensão ou falhas ao sistema de controlo central.
• Gama de tensão de entrada: 85–264 VAC, adequada para utilização a nível mundial.
• Eficiência: superior a 94%, com baixas perdas de potência e menor geração de calor.
• Encapsulamento parcial e design sem ventilador: proteção contra poeiras, humidade e vibrações, concebido para funcionamento com baixa necessidade de manutenção.
• Gama de temperatura: funcionamento até +70 °C, com redução de potência a partir de +50 °C.
• Classes de potência: até 500 W, com tensões de saída padrão de 3,3 V a 55 V.
• Design compacto: reduzida altura, adequado para aplicações com espaço de instalação limitado.
• Certificações: EN 60335-1, EN 62368-1 e EN 61558-1/-2-16.

A integração da função de desacoplagem na própria fonte de alimentação reduz a necessidade de componentes externos, simplifica o design do sistema e aumenta a eficiência global.

Como é assegurada a alimentação elétrica em caso de falhas de energia?

Para além das soluções de redundância, a MEAN WELL oferece outras soluções de proteção para falhas de curta ou longa duração, por exemplo em redes de baixa tensão. Os sistemas DC UPS tudo-em-um (DRS-240/480) combinam uma fonte de alimentação, um carregador e monitorização num único dispositivo, garantindo uma alimentação elétrica ininterrupta durante falhas de energia prolongadas.

Os módulos de buffer, como o DBUF20 e o DBUF40, estabilizam quedas de tensão na ordem dos milissegundos. Por exemplo, o DBUF40 compensa 250 ms com uma corrente de carga de 40 A, sendo possível ligar vários módulos em paralelo. Estes produtos asseguram um fornecimento fiável — desde pequenas quebras de tensão até falhas de energia completas.
